應用方案：漢德保步進電機在廣告噴繪機上的應用

一、應用背景

    噴繪，作為廣告媒體產業鏈中的一個重要的組成部分，近十年來經歷了一個從弱到強的過程，據權威部門提供的數據表明：目前在中國，戶外廣告業務的年增長率基本都在30%以上，而噴繪制作費用約占廣告發布總費用的10%左右，前景巨大。可供噴繪的材質基本覆蓋了除了空氣和水的所有介質，常見的有油布、玻璃、瓷器、塑料等。

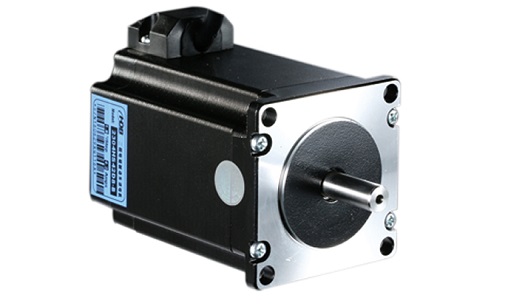

深圳市漢德保公司針對國內廣告噴繪機現狀推出了專用步進控制解決方案，在國內某廣告設備公司得到成功應用并廣泛推廣。該方案采用了漢德保ASD545R步進驅動器及23HD（□56mm）系列步進電機，配合客戶端的觸摸屏、PLC、變頻器、變頻電機等元器件，構成一整套完整的步進解決方案。該方案性能卓越，具有極高的性?xún)r(jià)比。

二、電氣結構及工藝流程

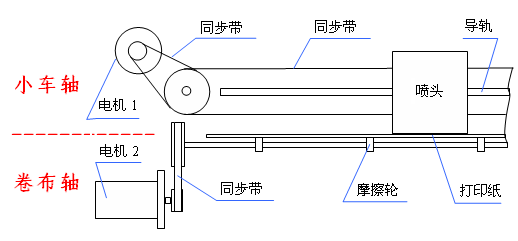

    如下圖，噴繪機的機械結構為皮帶傳動，分為小車軸和卷布軸：
1）小車軸----帶動噴頭運動，負載較重，速度要求快，啟停平穩，較小轉矩脈動；
2）卷布軸----帶動打印材質運動，負載較輕，對速度要求不高，要求啟停平穩；

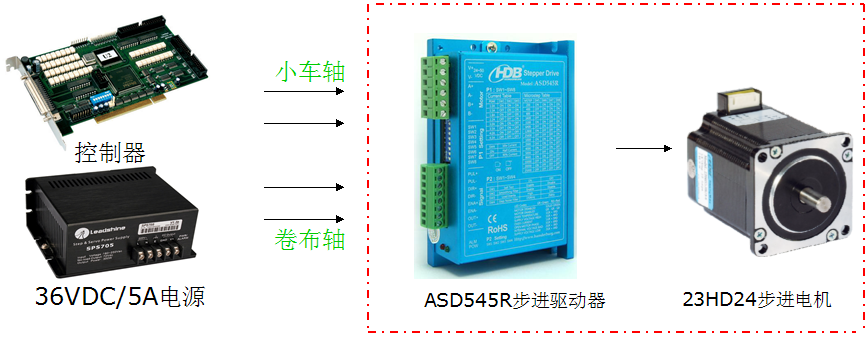

三、漢德保步進系統

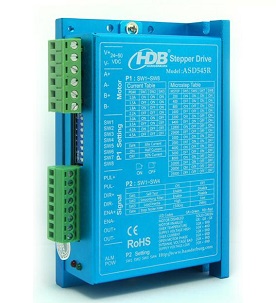

    本機采用漢德保ASD545R智能型數字式步進驅動器，該驅動器采用最新專用電機控制DSP芯片和應用矢量控制技術，具有優越的性能表現。驅動器內部集成了參數自動調整功能，能夠針對不同電機自動生成最優的運行參數。同時，驅動器具有過壓、欠壓、過流等保護，其輸入輸出控制信號均采用光電隔離，具有較高的可靠性。

◆采用全新32位電機控制專用DSP芯片；
◆輸入電壓：24-55VDC，輸出電流：1.0A~4.5A；
◆采用共振抑制技術，自動計算共振點，抑制中/低頻振動；
◆可驅動4、6、8線兩相42/57系列步進電機；
◆光耦隔離差分信號輸入，脈沖/方向/使能信號（5V~24VDC兼容）；
◆脈沖響應頻率最高可達200KHZ；16檔細分可選（200~25000范圍內）；
◆精密電流控制使電機溫升大為降低；
◆具有過流、過壓和跟蹤誤差超差等保護；
◆報錯信號數字輸出：OUT+/OUT-；

四、現場調試結果

    該噴繪機的基本參數如下：

Ａ系列噴繪機參數
有效行程范圍	1720mm ~ 1770 mm	打印速度	720X1080 6pass 6.8m2/hr
進紙寬幅	1800mm	驅動系統	漢德保步進
噴頭類型	SPT255_12PL(皮升)	工作電壓	AC380/3PH/50HZ
噴頭數量	6PCS

漢德保公司的配置方案為（小車軸/卷布軸）：ASD545R步進驅動器 + 23HD24步進電機

現場測試證明，在噴繪速度、紋波等方面堪比伺服電機，具有很強的競爭力。

五、結語

    漢德保ASD系列步進系統在噴繪機上的應用，對于國產機電自動化系統技術在該行業形成突破具有重大意義。項目對國產品牌步進/伺服系統在廣告噴繪機領域的高端應用起到十分積極的作用。
